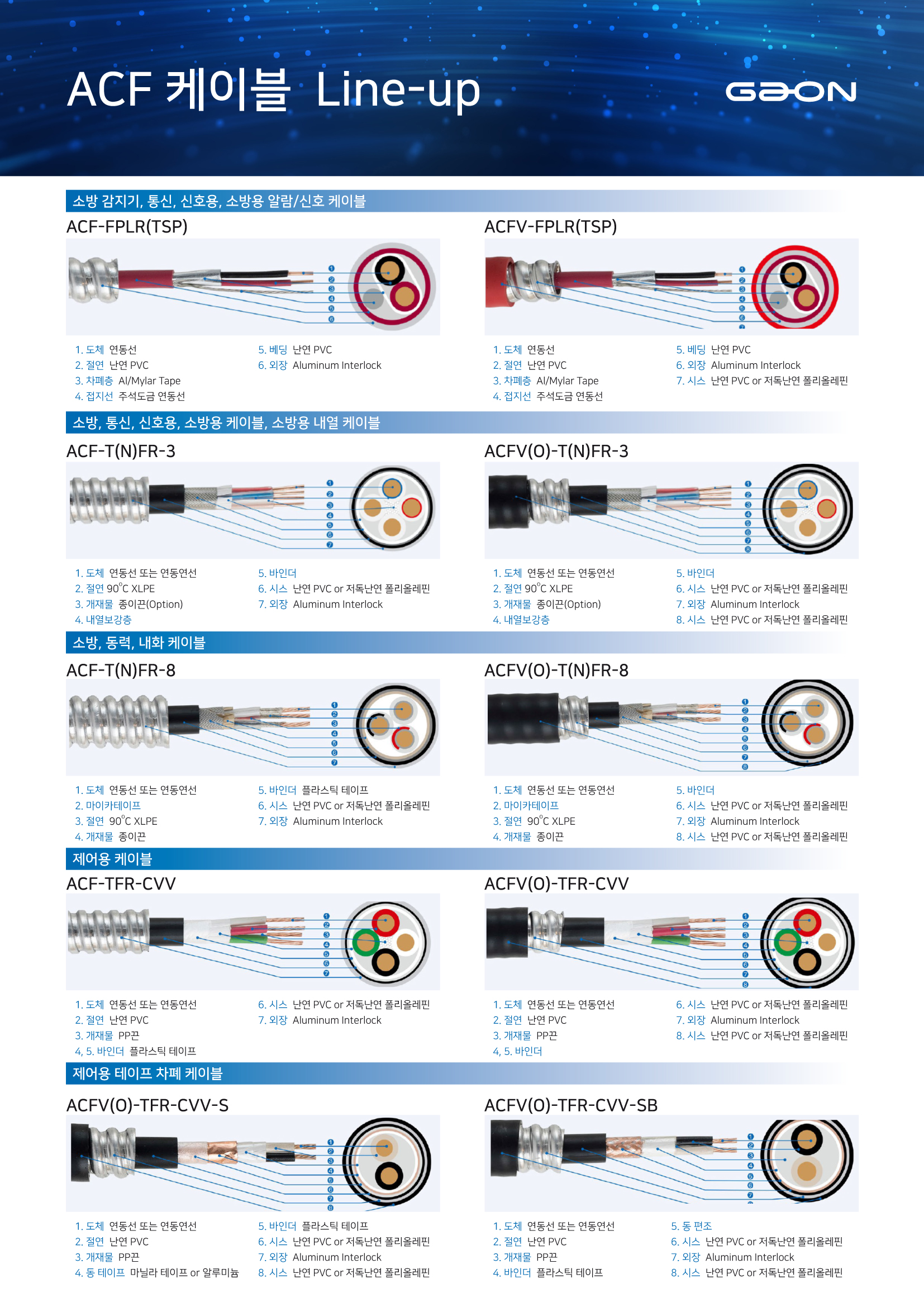

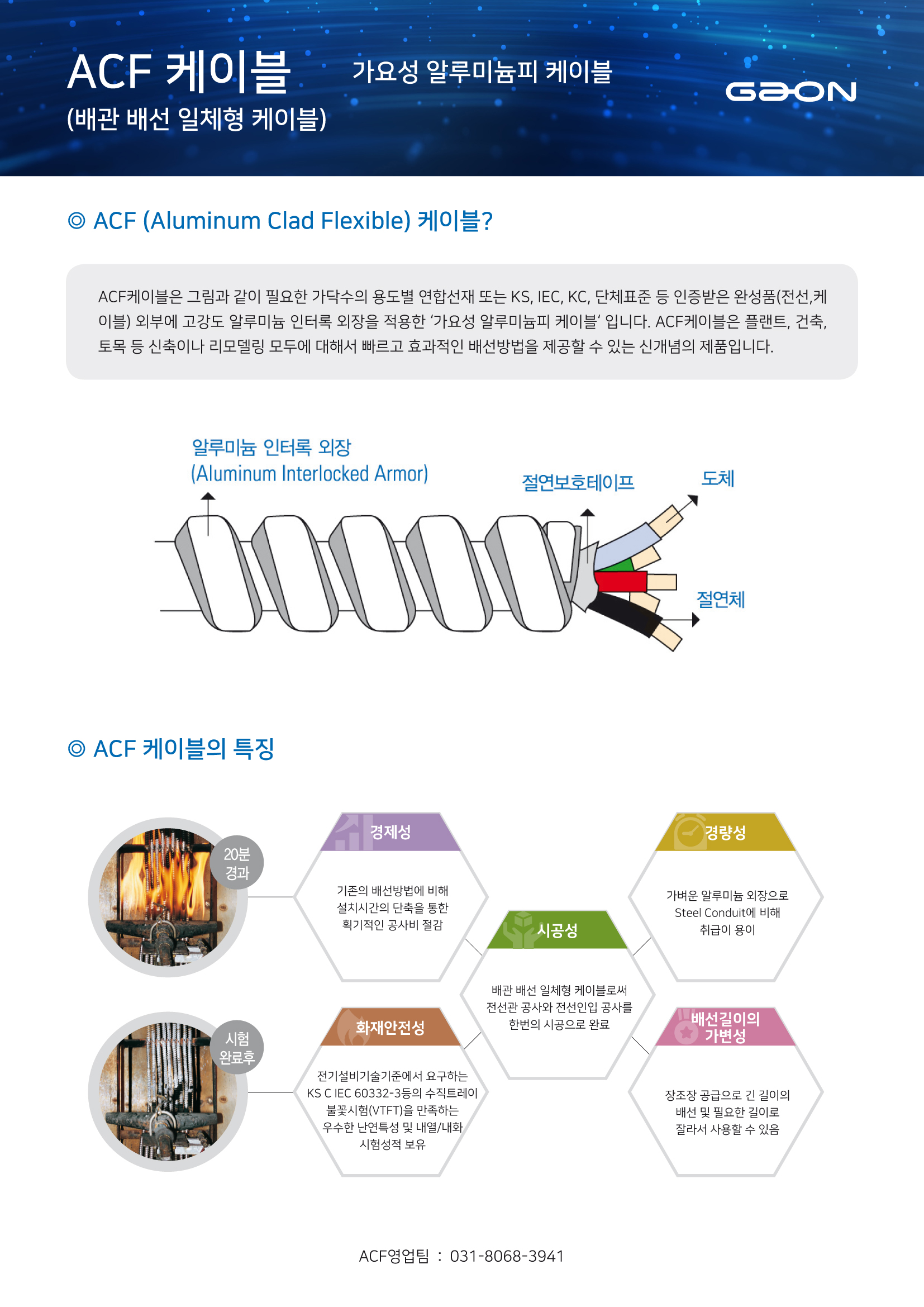

ACF (가요성 알루미늄피 케이블)

가요전선관에 절연선을 내장한 일체형 제품으로 포설 시 별도의 전선 인입작업이 필요 없으므로 전선의 손상 가능성이 적습니다.
시공의 신뢰성 편의성이 높고, 시공 비용을 크게 절감할 수 있습니다.
금속외장으로 국내에서 유일하게 UL인증을 취득한 고강도 가요전선관(Reduced Wall type Flexible Metal Conduit : UL1)을 적용함으로써 가요전선관 공사의 단점인 처짐 현상을 개선하여 추가적인 지지가 불필요합니다.
경량의 알루미늄을 적용함으로써 기존 Steel과 차별화 된 배선시공의 편의를 제공합니다.

경제성
기존의 배선방법에 비해 설치기간의 단축을 통한 획기적인 공사비 절감

기존 전선관 설치방식

1단계 : 절단, 리머질, 나사내기, 구부리기, 커플링

2단계 : 전선 인입

3단계 : 배관 연결 및 지지

ACF케이블 설치방식

1단계 : 절단

2단계 : 배관 연결 및 지지

[기존 강제 전선관과 ACF의 설치 방식 비교]
안전성

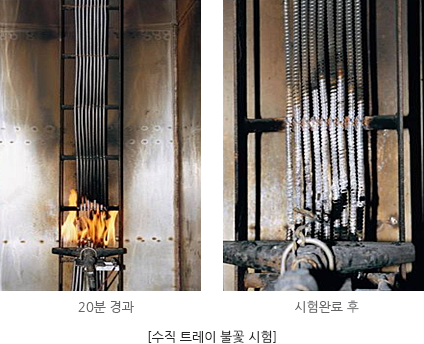

전기설비기술기준에서 요구하는 IEEE 383 등의 수직트레이 불꽃시험(VTFT)을 만족하는 우수한 난연특성
우수한 굴곡성
코너 부분 굴곡작업 시 전선의 손상 위험이 없고 Normal Bend, Coupling 등의 배관자재가 불필요
배선길이의 가변성
장 조장 공급으로 긴 길이의 배선 및 필요한 길이로 잘라서 사용할 수 있다.
경량성
가벼운 알루미늄 외장으로 Steel Conduit에 비해 다루기 쉽다.
현장 적응성
경량칸막이 Partition 내부 및 이중천정내의 설비배관이나 다른 장애물을 피해 추가, 배관 및 입선공정 없이 쉽고 빠르게 설치 가능.
